防松墊圈
|
|
|
► 防松墊圈 簡介
|
|
防松墊圈，全稱：齒面安全碟形防松墊圈（Serrated Safety Washers）。齒面防松墊圈相對比普通碟形彈簧墊圈而言表面增加的鋸齒主要起到防滑，鎖緊的作用，通過增加摩擦阻力更加有效避免螺栓工作過程中因松動而導致的安全隱患，一定意義上說齒面防松墊圈是碟形彈簧墊圈的改良產品，以適應不用場合的需求。久光齒面安全碟形防松墊圈廣泛應用于建筑，軌道，冶金，風電，機械等相關行業，不僅僅在這些配套設備的輕微短振動部位使用，甚至可以在強振動部位以及重要部位配套使用。
齒面安全碟形防松墊圈主要分為2類：
- 輕載荷S系列（Light Duty），國內俗稱標準載荷，規格范圍覆蓋M1.6 ~ M36 。
- 中等載荷VS系列（Medium Duty），規格范圍覆蓋M5 ~ M30 ，對比S系列更加厚，承載能力更加高。
“久光彈簧”嚴格遵循德標DIN9250&國標JB/ZQ4340-97生產制造的齒面安全碟形防松墊圈具有高疲勞壽命、變形量小、承載能力高等特點，是螺栓連接的完美選擇。
|
|
► 防松墊圈 規格
|
|

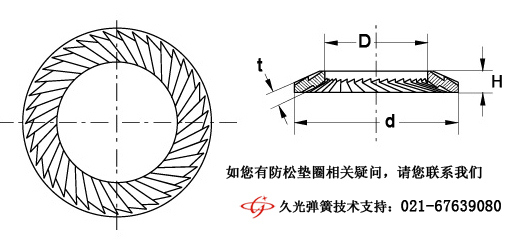

齒面安全碟形防松墊圈示意圖：
★ 齒面安全碟形防松墊圈規格表-輕載荷S系列：
| 齒面安全碟形防松墊圈-輕載荷S系列 |
| ©版權所有 上海久光彈簧有限公司 技術支持：021-67639080 |
| 規 格 |
外徑D/mm |
內徑d/mm |
厚度t/mm |
自由高度H/mm |
公斤/1000片 |
| M1.6 |
3.2 |
1.7 |
0.35 |
0.6 |
0.013 |
| M2 |
4.0 |
2.2 |
0.35 |
0.6 |
0.021 |
| M2.5 |
4.8 |
2.7 |
0.45 |
0.9 |
0.039 |
| M3 |
5.5 |
3.2 |
0.45 |
0.9 |
0.049 |
| M3.5 |
6.0 |
3.7 |
0.45 |
0.9 |
0.055 |
| M4 |
7.0 |
4.3 |
0.50 |
1.0 |
0.085 |
| M5 |
9.0 |
5.3 |
0.60 |
1.1 |
0.167 |
| M6 |
10.0 |
6.4 |
0.70 |
1.2 |
0.200 |
| M6.35 |
9.5 |
6.7 |
0.70 |
1.2 |
0.150 |
| M7 |
12.0 |
7.4 |
0.70 |
1.3 |
0.355 |
| M8 |
13.0 |
8.4 |
0.80 |
1.4 |
0.392 |
| M10 |
16.0 |
10.5 |
1.00 |
1.6 |
0.750 |
| M11.1 |
15.9 |
11.6 |
1.00 |
1.6 |
0.595 |
| M12 |
18.0 |
13.0 |
1.10 |
1.7 |
0.879 |
| M12.7 |
19.0 |
13.7 |
1.10 |
1.8 |
0.976 |
| M14 |
22.0 |
15.0 |
1.20 |
2.0 |
1.641 |
| M16 |
24.0 |
17.0 |
1.30 |
2.1 |
1.984 |
| M18 |
27.0 |
19.0 |
1.50 |
2.3 |
2.970 |
| M19 |
30.0 |
20.0 |
1.50 |
2.5 |
4.100 |
| M20 |
30.0 |
21.0 |
1.50 |
2.5 |
3.742 |
| M22 |
33.0 |
23.0 |
1.50 |
2.7 |
4.507 |
| M24 |
36.0 |
25.6 |
1.80 |
2.9 |
5.910 |
| M25.4 |
38.0 |
27.0 |
2.00 |
3.1 |
7.449 |
| M27 |
39.0 |
28.6 |
2.00 |
3.1 |
7.369 |
| M30 |
45.0 |
31.6 |
2.00 |
3.6 |
10.78 |
| M36 |
54.0 |
38.0 |
2.50 |
4.2 |
21.28 |
|
本文地址：http://m.kobz.cn/serrated-safety-washers.html©久光彈簧版權所有 |
★ 齒面安全碟形防松墊圈規格表-中等載荷VS系列：
| 齒面安全碟形防松墊圈-中等載荷VS系列 |
| ©版權所有 上海久光彈簧有限公司 技術支持：021-67639080 |
| 規 格 |
外徑D/mm |
內徑d/mm |
厚度t/mm |
自由高度Hmax/mm |
公斤/1000片 |
| M5 |
9 |
5.3 |
1.0 |
1.3 |
0.273 |
| M6 |
10 |
6.4 |
1.0 |
1.4 |
0.300 |
| M8 |
13 |
8.4 |
1.2 |
1.7 |
0.615 |
| M10 |
16 |
10.5 |
1.5 |
2.0 |
0.167 |
| M12 |
18 |
13.0 |
1.5 |
2.1 |
1.223 |
| M14 |
22 |
15.0 |
1.5 |
2.2 |
2.089 |
| M16 |
24 |
17.0 |
2.0 |
2.6 |
3.142 |
| M18 |
27 |
19.0 |
2.0 |
2.7 |
4.041 |
| M20 |
30 |
21.0 |
2.0 |
2.8 |
5.066 |
| M22 |
33 |
23.0 |
2.0 |
3.0 |
6.117 |
| M24 |
36 |
25.6 |
2.5 |
3.4 |
8.865 |
| M27 |
39 |
28.6 |
2.5 |
3.5 |
9.731 |
| M30 |
45 |
31.6 |
2.5 |
3.8 |
14.380 |
|
本文地址：http://m.kobz.cn/serrated-safety-washers.html©久光彈簧版權所有 |
|
|
► 防松墊圈 材料
|
|
材 料 & Materials
|
我們給您的建議...
|
|
彈簧鋼：65Mn
|
≤250°C ，常規環境下建議您使用。
|
|
60Si2MnA
|
|
不銹鋼：SS301,SS302,SS304
|
≤300°C ，腐蝕環境下建議你使用。
|
|
SS316,17-7PH
|
|
根據您所需要的材料定制。
|
如有相關技術疑問請您聯系我們
021-67639080
|
|
► 防松墊圈 表面處理
|
|
表 面 處 理 & Surface Treatments
|
|
發藍
|
也稱發黑，將齒面安全碟形防松墊圈在空氣中加熱或直接浸於濃氧化性溶液中，使防松墊圈表面產生極薄的氧化物膜的材料保護技術。
|
| |
|
鍍鋅
|
分為電鍍鋅和機械鍍鋅，通過電解或化學方法在齒面安全防松墊圈表面鍍上一層鋅的方法。
|
| |
|
鍍鎳
|
分為電鍍鎳和機械鍍鎳，通過電解或化學方法在齒面安全防松墊圈表面鍍上一層鎳的方法。
|
| |
|
更多表面處理方式：
電泳、達克羅以及拋光（針對不銹鋼材質）等...
|
如有相關技術疑問請您聯系我們 021-67639080
|
|
