聯軸器彈簧（蛇形彈簧）

► 聯軸器彈簧 導讀 分享到：
聯軸器彈簧 簡介 聯軸器彈簧 特性	聯軸器彈簧 規格 聯軸器彈簧 應用

►聯軸器彈簧 簡介

聯軸器彈簧，根據其外觀也被俗稱為蛇形彈簧，但根據其發揮的作用被定義成聯軸器彈簧(Coupling Springs)。聯軸器彈簧的扭矩范圍在45N·M~800000N·M之間，兩半軸允許相對徑向位移量在0.5mm~3mm之間，軸向位移量在4mm~20mm之間，角位移量是1°15''''。聯軸器彈簧的供貨方式往往按組供應，比如有1件=1組；2件=1組和4件=1組等等。 聯軸器彈簧常見系列：JS系列聯軸器彈簧，該類產品主要適用于JS系列蛇形彈簧聯軸器（JB/T8869-2000）。 在機械傳動系統中，聯軸器彈簧扮演著緩沖和傳遞扭矩的角色，因配套后的蛇形彈簧聯軸器傳動效率高，起動安全，結構簡單，拆裝方便等優勢使得產品廣泛應用于冶金礦山、起重機械、石油開采、船舶制造、煤碳挖掘等設備。 “久光彈簧”嚴格遵循國家標準以及自身企業標準生產制造的聯軸器蛇形彈簧噪音小、減振性好、壽命長等特點。

► 聯軸器彈簧 規格

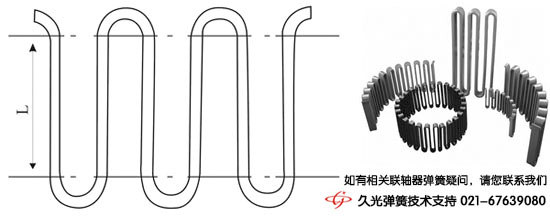

聯軸器彈簧示意圖：       ★ 聯軸器彈簧-JS系列規格表： 聯軸器彈簧規格表-JS系列蛇形彈簧 ©版權所有 上海久光彈簧有限公司 技術支持：021-67639080 規 格 寬*高度*外徑 上厚*下厚 公稱 扭矩 Tn(N·M) JS101 6*45*62 2.4*1.0 45 JS102 6*45*73 2.6*1.4 140 JS103 6*45*75 2.1*1.2 224 JS104 6*55*90 3.0*1.8 400 JS105 8*58*105 4.0*2.3 630 JS106 10*64*121 3.8*2.0 900 JS107 10*90*142 4.5*2.6 1800 JS108 12*90*159 4.8*2.6 3150 JS109 15*110*188 5.3*2.7 5600 JS110 15*110*206 5.3*2.7 8000 JS111 19*135*235 7.0*4.0 12500 JS112 19*135*279 6.6*4.4 18000 JS113 19*135*311 6.6*4.4 25000 JS114 25*165*369 6.9*4.1 35500 JS115 25*165*407 6.9*4.1 50000 JS116 30*200*450 8.0*5.0 63000 JS117 30*200*492 9.0*6.0 90000 JS118 35*210*560 9.0*6.0 125000 JS119 35*220*608 9.0*6.0 160000 JS120 40*260*703 10.7*7.3 224000 JS121 40*300*700 11.0*7.0 315000 JS122 詳細資料敬請聯系久光彈簧 技術支持021-67639080 400000 JS123 500000 JS124 630000 JS125 800000 JS126 54*533*1350 12.6*16.0 -

► 聯軸器彈簧 特性

久光聯軸器彈簧-JS系列蛇形彈簧的特性：  允許有較大的安裝偏差 工作噪聲低，潤滑性能出色 減振緩沖性能好，使用壽命長 重量輕，結構簡單，裝拆維護也更加方便 承受變動載荷范圍空間大，起動安全有保障 傳動效率高達99.47%，短時超載能力為額定扭矩的兩倍，運行可靠

► 聯軸器彈簧 應用
	聯軸器蛇形彈簧的實際應用 左邊圖示是聯軸器彈簧典型配套實例，適用于JS系列蛇形彈簧聯軸器。 蛇形彈簧聯軸器屬于一種結構先進的金屬彈性變鋼度聯軸器，其主要依賴蛇形彈簧崁入兩半聯軸節的齒槽內來傳遞扭矩，主要由兩個半聯軸節，兩個外罩，兩個密圈及蛇形彈簧片組成。 蛇形彈簧聯軸器同樣具有傳遞效率高，起動安全，拆裝方便等特點。
